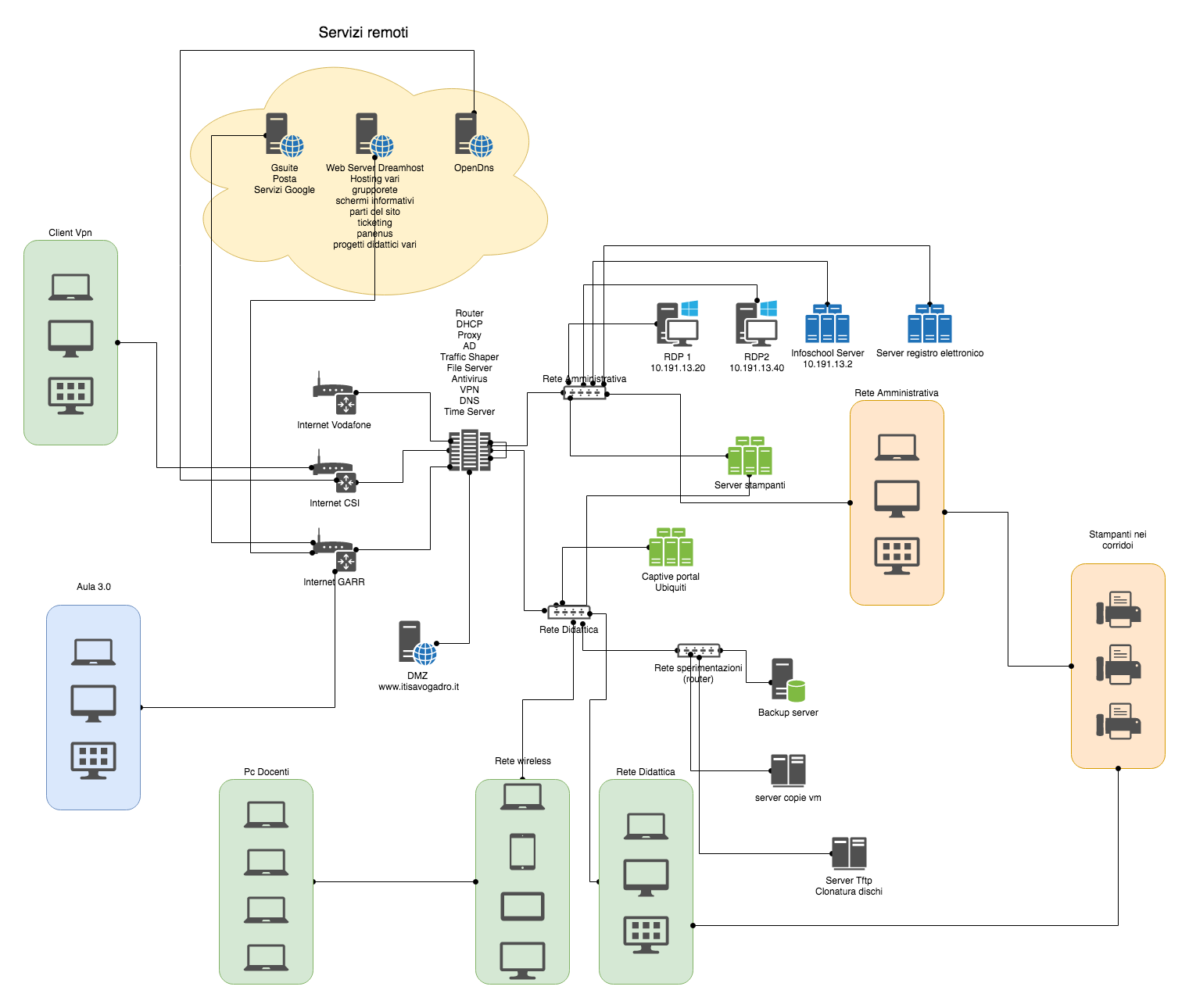

Ecco come si presenta la nostra rete in uno schema sintetico con descrizione dettagliata delle zone.

In allegato l'immagine ad alta risoluzione oppure qui la mappa live in continuo aggiornamento.

Rete Amministrativa:

Nella rete amministrativa sono operativi:

File Server e Domain Controller

Basato su CentOs, fornisce share, Active directory e tutti i servizi di file sharing (non virtualizzato)

Server "Axios"

Macchina Windows che esporta il database del gestionale, si interfaccia con la bollatrice e gestisce gli upload verso i server Spaggiari (virtualizzato)

Server "GreenServer"

Macchina Ubuntu, si occupa di gestire i flussi del protocollo informatizzato (non virtualizzato)

Terminal 1

Macchina Windows che esporta in rdp il desktop a tutte le utenze della rete didattica (Windows 10) fornendo il Desktop operativo. (virtualizzato)

Terminal 2

Macchina Windows che esporta in rdp il desktop a tutte le utenze della rete didattica (Windows 8.1) fornendo il Desktop operativo. (virtualizzato)

Gestore Stampanti

Macchina Windows con il gestore "MyQ" delle stampanti sparse nei corridoi (la stessa macchina con una differente interfaccia di rete serve anche la rete didattica (virtualizzato)

Server di Backup

Tiene copia di backup sia dei dati che delle macchine virtuali . per un facile disaster recovery

Client degli uffici

Essendo l'ambiente operativo proveniente da RDP, il client locale ha poca importanza.

Per semplificare le installazioni viene usato Panenus Linux, una distribuzione fatta apposta per il nostro Istituto che dispone di tutto quello che serve per la gestione degli ambienti Desktop. Da notare la presenza di un comando ad Hoc che crea in automatico sul Desktop la stringa di connessione ai servizi RDP.

P_linkRDP [server] [dominio] [utente] [nome del link]

oppure ancora il comando P_kiosk che permette di congelare l'ambiente operativo in modo che sia sempre pronto all' uso (una sorta di "deepFreeze" per Linux creato tramite script bash che utilizzano rsync
